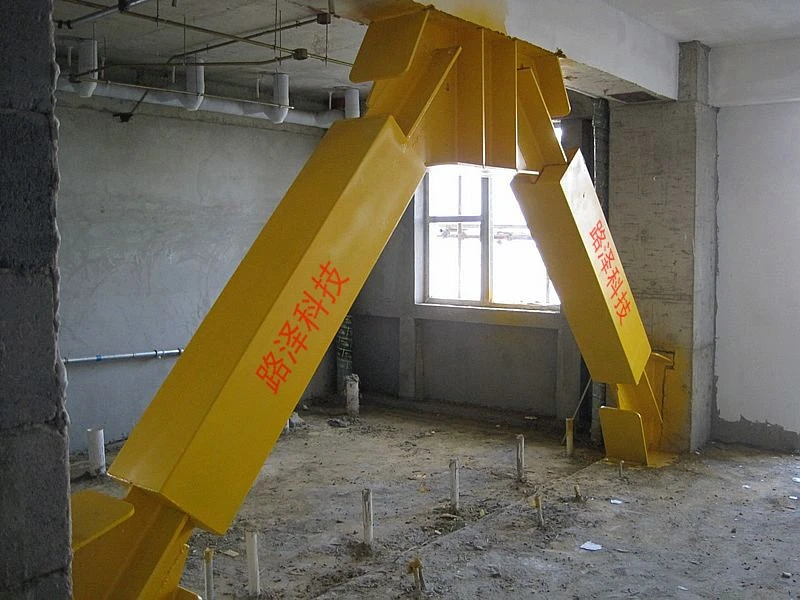

Buckling Restrained Brace (BRB): Ein umfassender Leitfaden für Geräte zur Ableitung seismischer Energie
Im Bereich des Bauingenieurwesens und des Erdbebenschutzes haben sich Buckling Restrained Braces (BRBs) als bahnbrechende Lösung zur Verbesserung der Erdbebensicherheit von Gebäuden und Brücken erwiesen. Als hochleistungsfähiges Gerät zur Dissipation seismischer Energie beheben BRBs den kritischen Nachteil des {{3}Knickens unter Druck- herkömmlicher Stahlstreben, indem sie eine stabile, symmetrische Leistung sowohl bei Zug als auch bei Druck liefern. Dieser Leitfaden untersucht den strukturellen Aufbau, die Schlüsselfunktionen, Verbindungsarten und Anwendungen von BRBs und bietet wichtige Erkenntnisse für Ingenieure, Auftragnehmer und Projektbeteiligte, die nach zuverlässigen Erdbebenschutzlösungen suchen.
Im Kern handelt es sich bei einer Buckling Restrained Brace um eine präzisionsgefertigte Baugruppe, die bei seismischen Ereignissen als „strukturelle Sicherung“ dienen soll. Im Gegensatz zu herkömmlichen Stahlstreben, die beim Knicken unter Druck an Steifigkeit und Tragfähigkeit verlieren, behalten BRBs eine gleichbleibende mechanische Leistung bei, leiten seismische Energie durch kontrollierte plastische Verformung ab und schützen gleichzeitig die Hauptstruktur vor schweren Schäden. Diese einzigartige Fähigkeit macht BRBs zu einem unverzichtbaren Bestandteil moderner seismischer Konstruktionen, die in Hochhäusern, Veranstaltungsorten mit großer Spannweite-und seismischen Nachrüstungsprojekten weltweit weit verbreitet sind.
Der strukturelle Aufbau eines BRB ist sorgfältig konzipiert, um eine optimale Leistung zu gewährleisten, mit zwei Hauptkonfigurationen: horizontaler Aufbau und Längsaufbau. Horizontal besteht ein BRB aus vier Schlüsselkomponenten, die harmonisch zusammenarbeiten, um eine stabile seismische Leistung zu liefern.
DerKerneinheitist das Rückgrat des BRB und dient als Hauptlast-tragende und energieableitende Komponente. Typischerweise wird es aus niedrig{3}Streckgrenze-Stahl, gewöhnlichem Stahl oder Spezialstahl hergestellt und verfügt über verschiedene Querschnittsformen-einschließlich I-Form, Kreuz-Form und H{9}}Form-, um unterschiedlichen technischen Anforderungen gerecht zu werden. I-förmige Abschnitte sind ideal für Strukturen mit kleiner Spannweite, während H-förmige Abschnitte eine hohe Biegesteifigkeit für Anwendungen mit großer Spannweite bieten. Unter axialer Kraft gibt die Kerneinheit seismische Energie durch wiederholte Zug- und Druckverformungen nach und leitet sie ab. Das Design ist für kritische mechanische Indikatoren wie Streckgrenze, Endfestigkeit und Dehnung optimiert, um eine effektive Energieabsorption bei Erdbeben sicherzustellen.
Ergänzt wird die Kerneinheit durch dieEinschränkungseinheit, das ein Knicken des Kerns unter Druck verhindert und auch bei großen Verformungen stabile mechanische Eigenschaften beibehält. Zu den üblichen Materialien für die Beschränkungseinheit gehören Stahlrohre, Beton oder andere Hochleistungsverbundstoffe, wobei mit Beton oder speziellen Füllstoffen gefüllte Stahlrohrgehäuse die am häufigsten verwendete Form sind. Zwischen der Beschränkungseinheit und der Kerneinheit wird ein sorgfältig entworfener Spalt aufrechterhalten, um eine freie Ausdehnung und Kontraktion des Kerns während der Verformung zu ermöglichen. Die Spaltgröße wird durch Faktoren wie Kernabmessungen, Materialeigenschaften und projektspezifische Anforderungen bestimmt.
DerSchiebemechanismusist eine kritische Schnittstelle zwischen der Kerneinheit und der Begrenzungseinheit, die dazu dient, die Reibung zu reduzieren und sicherzustellen, dass der Kern während der Verformung frei gleiten kann. Dieser Mechanismus wurde entwickelt, um Reibungskraft, Haltbarkeit und Installationskomfort in Einklang zu bringen und sicherzustellen, dass der BRB über seine lange Lebensdauer hinweg eine konstante Leistung beibehält. Ohne einen effektiven Gleitmechanismus würde die Reibung zwischen dem Kern und der Begrenzungseinheit die Verformung behindern und die Energieableitungsfähigkeiten des BRB beeinträchtigen.
Der BRB wird mit der Hauptstruktur verbundenVerbindungsknoten, die eine entscheidende Rolle bei der Übertragung der Kräfte von der Strebe auf die Balken, Säulen und andere Strukturkomponenten des Gebäudes spielen. In BRB-Anwendungen werden drei primäre Verbindungstypen verwendet, von denen jeder unterschiedliche Vorteile und Überlegungen hat, um den unterschiedlichen Projektanforderungen gerecht zu werden.
Schweißverbindungwird wegen seiner hohen Festigkeit und Integrität geschätzt und schafft eine feste Verbindung, die großen Zug-, Druck- und Scherkräften standhält. Die während der werksseitigen Vorfertigung fertiggestellten Schweißverbindungen integrieren den BRB nahtlos in die Hauptstruktur, ermöglichen eine effiziente Kraftübertragung und verbessern die allgemeine Strukturstabilität. Diese Methode erfordert jedoch eine strenge Qualitätskontrolle.{{2}Eine schlechte Schweißung kann zu Rissen, Poren oder Hitzeeinwirkungszonen führen,-die die Festigkeit des Stahls verringern, und Schweißverbindungen sind nicht-lösbar, was die Wartung oder den Austausch nach-Erdbeben schwierig macht.
SchraubverbindungBietet eine hervorragende Abnehmbarebarkeit und ermöglicht eine einfache Demontage und einen einfachen Austausch, was ideal für Nachrüstungsprojekte oder Strukturen ist, die eine regelmäßige Wartung erfordern. Durch die Anpassung des Schraubenanzugsdrehmoments können Ingenieure die Steifigkeit und Vorspannung der Verbindung präzise steuern und so eine zuverlässige Leistung gewährleisten. Darüber hinaus vermeiden Schraubverbindungen die Auswirkungen hoher Temperaturen beim Schweißen und verringern so das Risiko einer Verschlechterung der Stahlleistung. Der Nachteil ist, dass Schraubverbindungen im Vergleich zu Schweißverbindungen eine geringere Festigkeit aufweisen, mehr Bauraum benötigen und aufgrund des Bedarfs an Schrauben, Muttern und Unterlegscheiben höhere Kosten verursachen.
Pin-Verbindungwird für seine hervorragende Rotationsleistung geschätzt, die eine gewisse Rotation ermöglicht, um sich an strukturelle Verformungen bei Erdbeben anzupassen und innere Kräfte zu reduzieren. Dieser Verbindungstyp ist einfach zu installieren, erfordert kein komplexes Schweißen oder Festziehen von Schrauben und eignet sich für Streben unterschiedlicher Größe. Stiftverbindungen haben jedoch eine begrenzte Tragfähigkeit, neigen im Laufe der Zeit zum Verschleiß zwischen Stiften und Lochwänden und erfordern eine hohe Konstruktions- und Bearbeitungspräzision, um eine optimale Leistung zu gewährleisten.
Vertikal gesehen besteht eine Buckling Restrained Energy-Dissipation Brace aus einem Segment für die mittlere Energie-dissipation und zwei Endverbindungssegmenten. Das Energiedissipationssegment verfügt über ein speziell entwickeltes Kernmaterial, das bei seismischen Ereignissen zuerst nachgibt, wobei der Energiedissipation zum Schutz der Hauptstruktur Vorrang eingeräumt wird. Die aus hochfestem Stahl gefertigten Endverbindungssegmente werden durch Schweißen, Verschrauben oder Verstiften sicher an Strukturbauteilen befestigt und sorgen so für eine effiziente Lastübertragung und allgemeine Strukturstabilität.
BRBs sind bekannt für ihre Fähigkeit, in einem breiten Anwendungsspektrum eine konsistente und zuverlässige Leistung zu liefern. Von Hochhäusern und über{2}hohen Gebäuden bis hin zu Stadien mit großer Spannweite, Ausstellungszentren, Brücken und seismischen Nachrüstungsprojekten bieten BRBs eine kostengünstige, langlebige Lösung zur Verbesserung der seismischen Widerstandsfähigkeit. Durch die Eliminierung von Knicken, die Gewährleistung einer stabilen Energieableitung und die Bereitstellung flexibler Verbindungsoptionen sind BRBs zu einem Eckpfeiler des modernen seismischen Designs geworden, auf den Ingenieure auf der ganzen Welt vertrauen, wenn es darum geht, Leben und Eigentum bei Erdbeben zu schützen.
Zusammenfassend stellen Buckling Restrained Braces (BRBs) einen bedeutenden Fortschritt in der Erdbebenschutztechnologie dar. Ihr durchdachter struktureller Aufbau-einschließlich der Kerneinheit, der Begrenzungseinheit, des Schiebemechanismus und der Verbindungsknoten- gewährleistet eine stabile, symmetrische Leistung sowohl bei Zug als auch bei Druck und macht sie herkömmlichen Stahlstreben überlegen. Mit vielseitigen Verbindungstypen und vielfältigen Einsatzmöglichkeiten sind BRBs eine unverzichtbare Wahl für jedes Projekt, das die Erdbebensicherheit verbessern, Wartungskosten senken und eine langfristige strukturelle Sicherheit gewährleisten möchte.
